适用于任意形状和任意重量的大型工件进行任意位置的加工，可加装旋转工作台，多主轴、倾斜轴（斜角孔加工）来实现复杂多样的枪钻加工。
Φ3mm~50mm 1600mm
加工方式

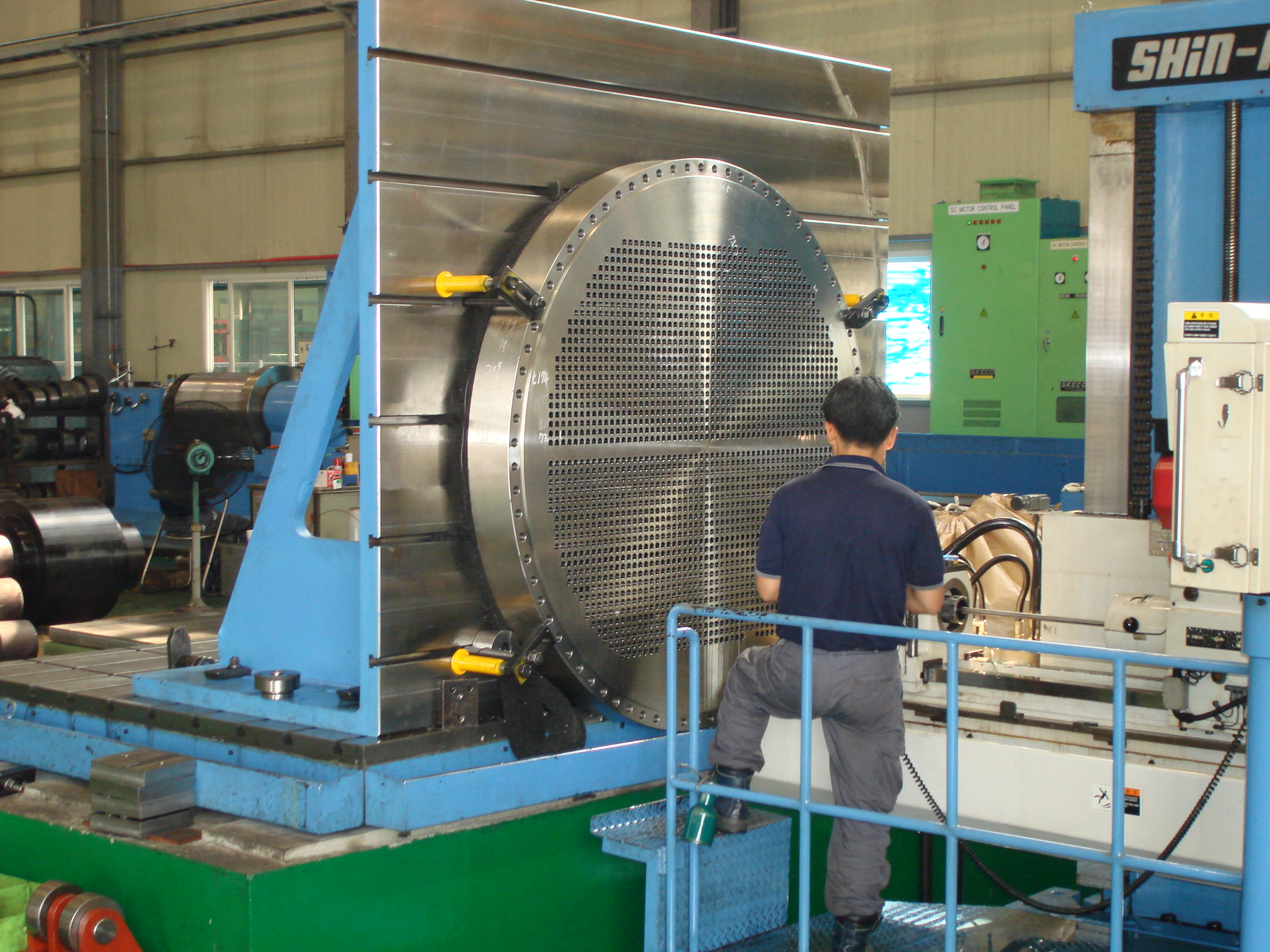

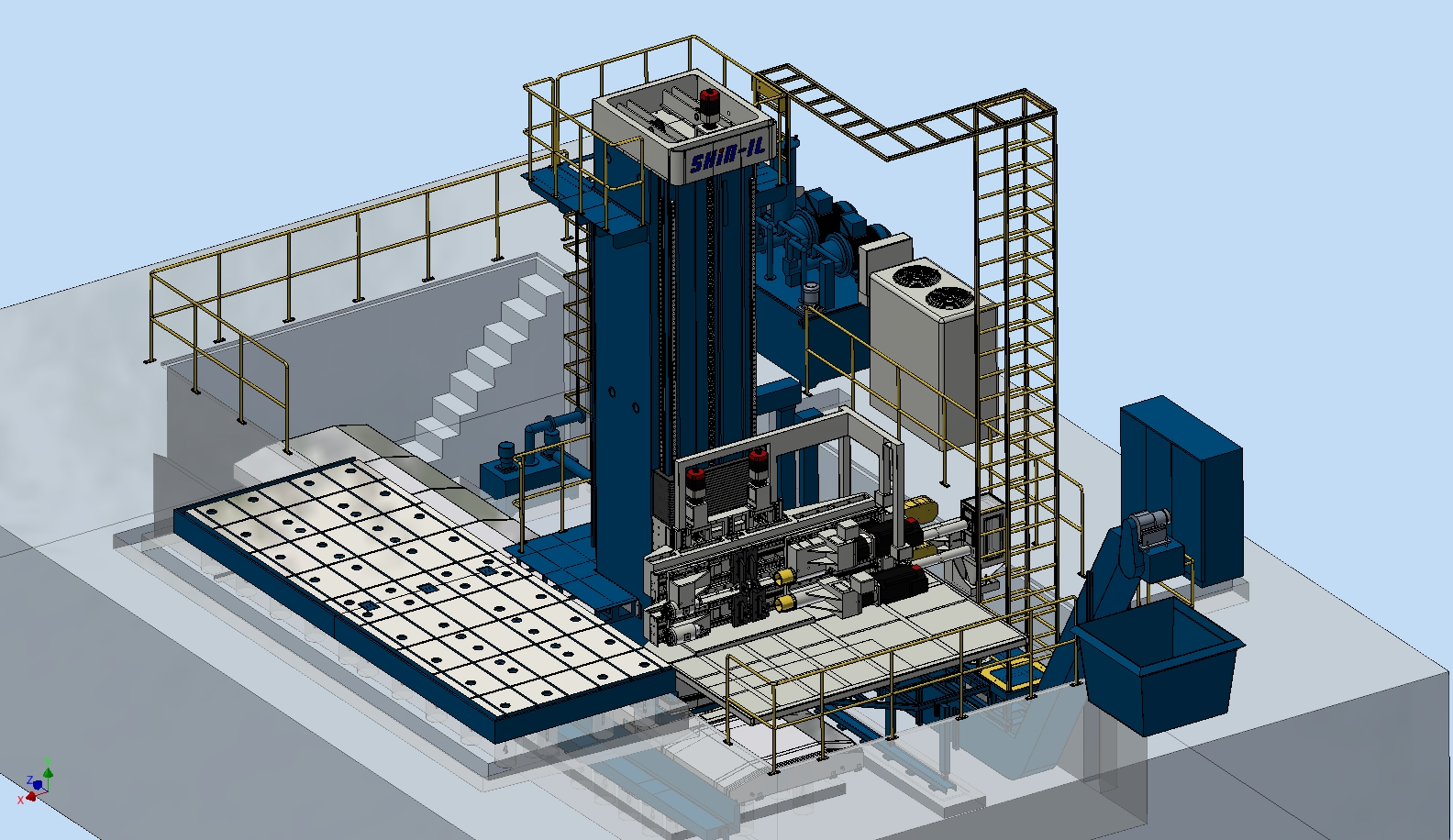

此机型为左右结构，左边为工作台部分，右边为主轴立柱部分，根据工件重量可选自工作台或立柱移送两种方式，可对工件端面任意位置进行深孔加工。
对工件的外形，重量无限制，通用性强。
| 项目 | 单位 | 单轴 | |||

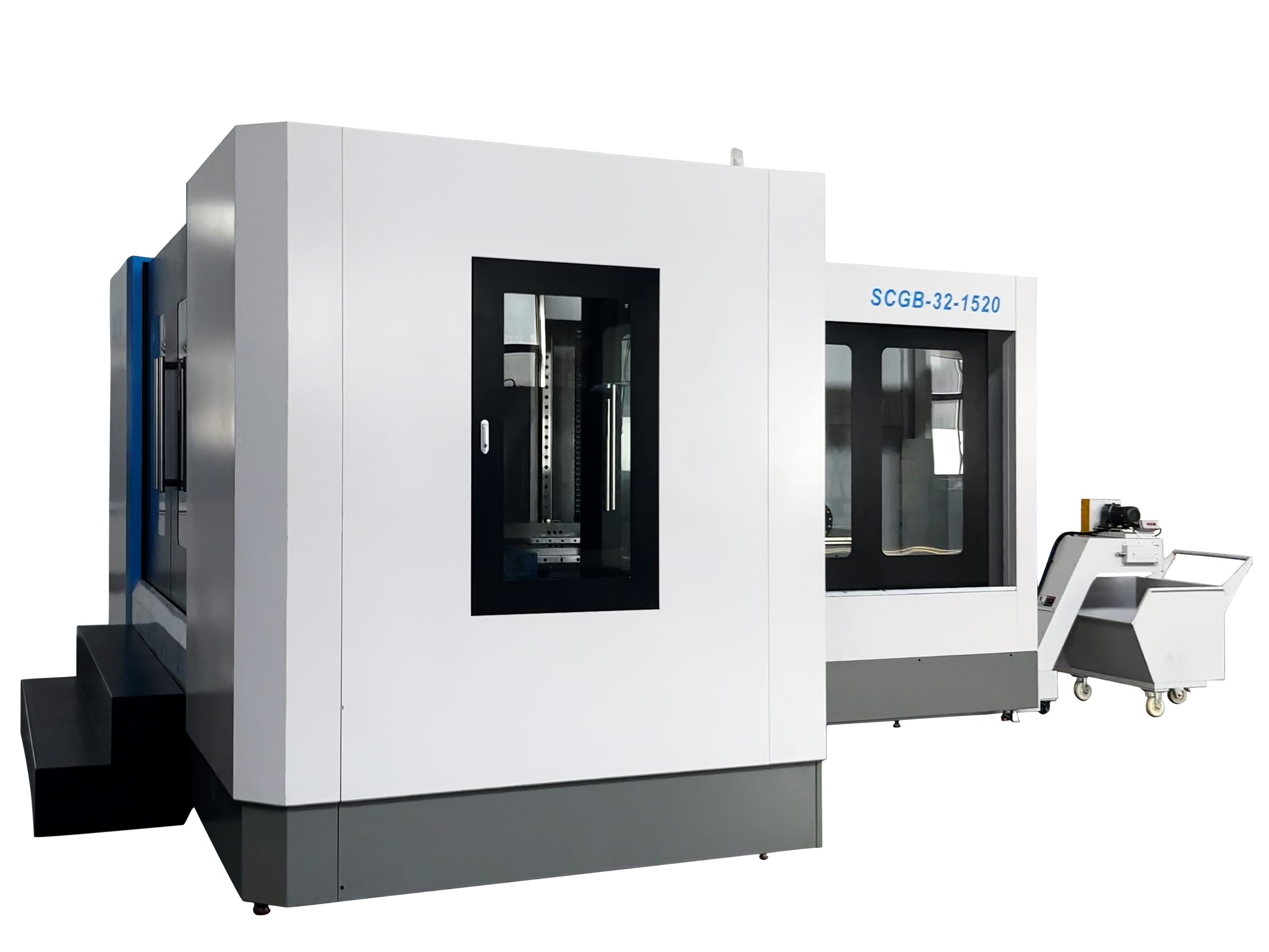

| SCGB-35-1010 | SCGB-50-1616 | SCGB-50-1620 | SCGB-50-1625 | ||
| 孔径加工范围 | mm | Φ3 – Φ35 | Φ3 – Φ50 | Φ3 – Φ50 | Φ3 – Φ50 |
| 最大钻孔深度 | mm | 1000 | 1600 | 1600 | 1600 |
| 工作台左右移动x轴行程 | mm | 1000 | 1600 | 2000 | 2500 |
| 滑台上下移动Y轴行程 | mm | 1000 | 1200 | 1200 | 1500 |
| 工作台面尺寸 | mm | 1200* 900 | 1700*1200 | 2200*1400 | 2700*1500 |
| 工作台最大承重 | T | 5 | 13 | 15 | 18 |
| 主轴最高转速 | rpm | 6000 | |||
| 主轴电机与主轴传动比 | 4:3 | ||||
| 主轴电机功率 | kw | 15 /18.5 | |||
| 主轴最大输出扭矩 | N.m | 117 | 157 | ||
| X轴伺服电机输出扭矩/功率 | N.m / kw | 14.6 / 2.3 | 28 / 4.4 | ||
| Y轴伺服电机输出扭矩/功率 | N.m / kw | 14.6 / 2.3 | 28 / 4.4 | ||
| Z轴伺服电机输出扭矩/功率 | N.m / kw | 14.6 / 2.3 | 28 / 4.4 | ||
| 伺服油泵电机功率 | kw | 11 | 15 | ||
| 循环油泵电机功率 | kw | 1 | 2 | ||
| 机床使用总功率 | KVA | ≤32 | ≤40 | ||
| X、Y、Z轴快速移动速度 | mm/min | 5000 | |||
| 进给速度范围 | mm/min | 0-3000 | |||
| 冷却液压力 | Mpa | 10-Mar | |||
| 钻孔最大冷却流量 | L/min | 80 | 110 | ||
| 控制系统 | 标配台湾新代21MA-E; 选配：FANUC/MITSUBISHI/SIEMENS | ||||
| 机床外形尺寸(长*宽*高) | mm | 4300*3100*2600 | 6100*4200*2800 | 6300*5600*2800 | 6600*5800*3200 |
| 机床总重量 | T | 10 | 15 | 19 | 20 |

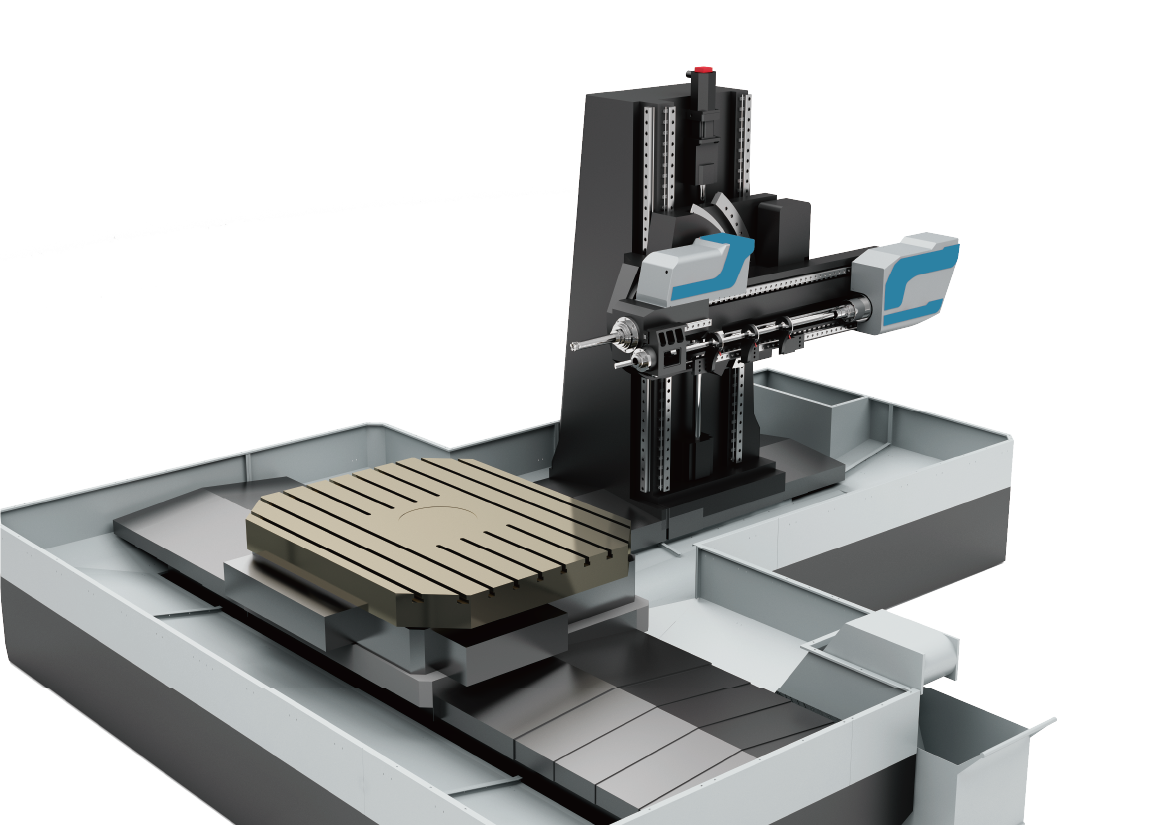

| 项目 | 单位 | 六轴 | ||||
| SCGT2-40-1521 | SCGT2-40-1528 | SCGT2-40-1535 | ||||
| 行程 | X/Y/Z行程 | mm | 2100/1600/1300 | 2800/1600/1300 | 3500/1600/1300 | |
| W行程(钻孔深度) | mm | 1500 | 1500 | 1500 | ||
| A行程(倾斜角度) | ° | +22°~-46° | +22°~-46° | +22°~-46° | ||
| B行程(工件旋转) | ° | 360 | 360 | 360 | ||
| 范围 | 主轴端面到转台中心距离 | mm | 220~1520 | 420~1720 | 570~1870 | |
| 主轴中心到转台台面距离 | mm | -15~1600 | -15~1600 | -15~1600 | ||
| 主轴结构 | 铣削主轴 | 型号 | βilP 30/8000 | βilP 30/8000 | βilP 30/8000 | |
| 功率 | kw | 18 | 18 | 18 | ||
| 最高转速 | r/min | 5000 | 5000 | 5000 | ||
| 最大扭矩 | N.m | 210 | 210 | 210 | ||
| 刀柄规格 | BT50 | BT50 | BT50 | |||
| 钻削主轴 | 型号 | DH13-2-96-15 | DH13-2-96-15 | DH13-2-96-15 | ||
| 功率 | kw | 15 | 15 | 15 | ||
| 最高转速 | r/min | 5000 | 5000 | 5000 | ||
| 最大扭矩 | N.m | 140 | 140 | 140 | ||
| 刀柄规格 | BT50 | BT50 | BT50 | |||
| 进给 | X/Y/Z/W轴快速移动速度 | mm/min | 6000 | 6000 | 6000 | |
| A轴快速移动速度 | °/min | 200 | 200 | 200 | ||
| B轴快速移动速度 | °/min | 500 | 500 | 500 | ||
| 切削 | 最大切削速度 | mm/min | 5000 | 5000 | 5000 | |
| 工作台 | 尺寸 | mm | 1400*1600 | 1800*2200 | 2000*2400 | |
| 最大载重 | T | 15 | 30 | 35 | ||
| T型槽宽度 | mm | 28 | 28 | 28 | ||
| T型槽间距 | mm | 180 | 180 | 180 | ||
| 钻孔 | 枪钻加工孔径范围 | mm | Ø3-Ø40 | Ø3-Ø40 | Ø3-Ø40 | |
| 喷吸钻加工孔径范围 | mm | Ø18-Ø65 | Ø18-Ø65 | Ø18-Ø65 | ||
| 大径钻加工孔径范围 | mm | Ø40-Ø100 | Ø40-Ø100 | Ø40-Ø100 | ||
| 最大钻孔深度 | mm | 1500 | 1500 | 1500 | ||
| 机床尺寸 | 整机长*宽*高 | mm | 6500*5300*4200 | 6700*6300*4200 | 7500*7500*4800 | |
| 整机重量 | T | 34 | 43 | 46 | ||
| 功率 | 机床总功率 | kw | 85 | 85 | 85 | |
