此机型为环模专用设备，用于生产动物饲料、木材等颗粒。适用于直径小于1200mm的环模加工。
ø1mm~12mm 100mm 或 120mm
加工方式

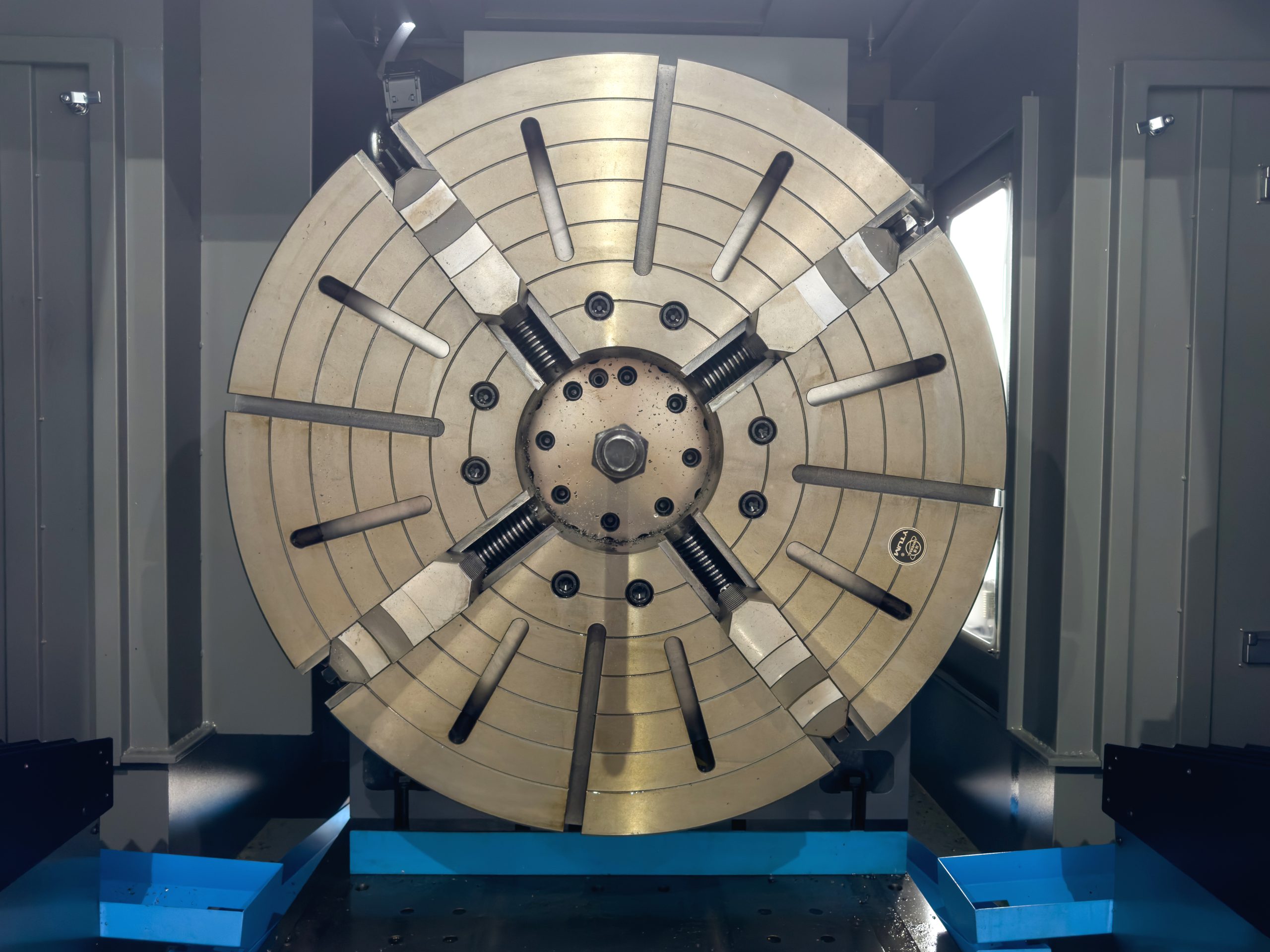

此机型采用对称结构，工件立式安装在机床中间由卡盘定位，两边各有两个主轴，两个主轴的轴间距通过手动或光栅尺调节；加工时靠伺服电机驱动工件旋转，工作台前后移动。
Machine covers a small space. Short time of set up.
| 项目 | 单位 | 四轴 | |

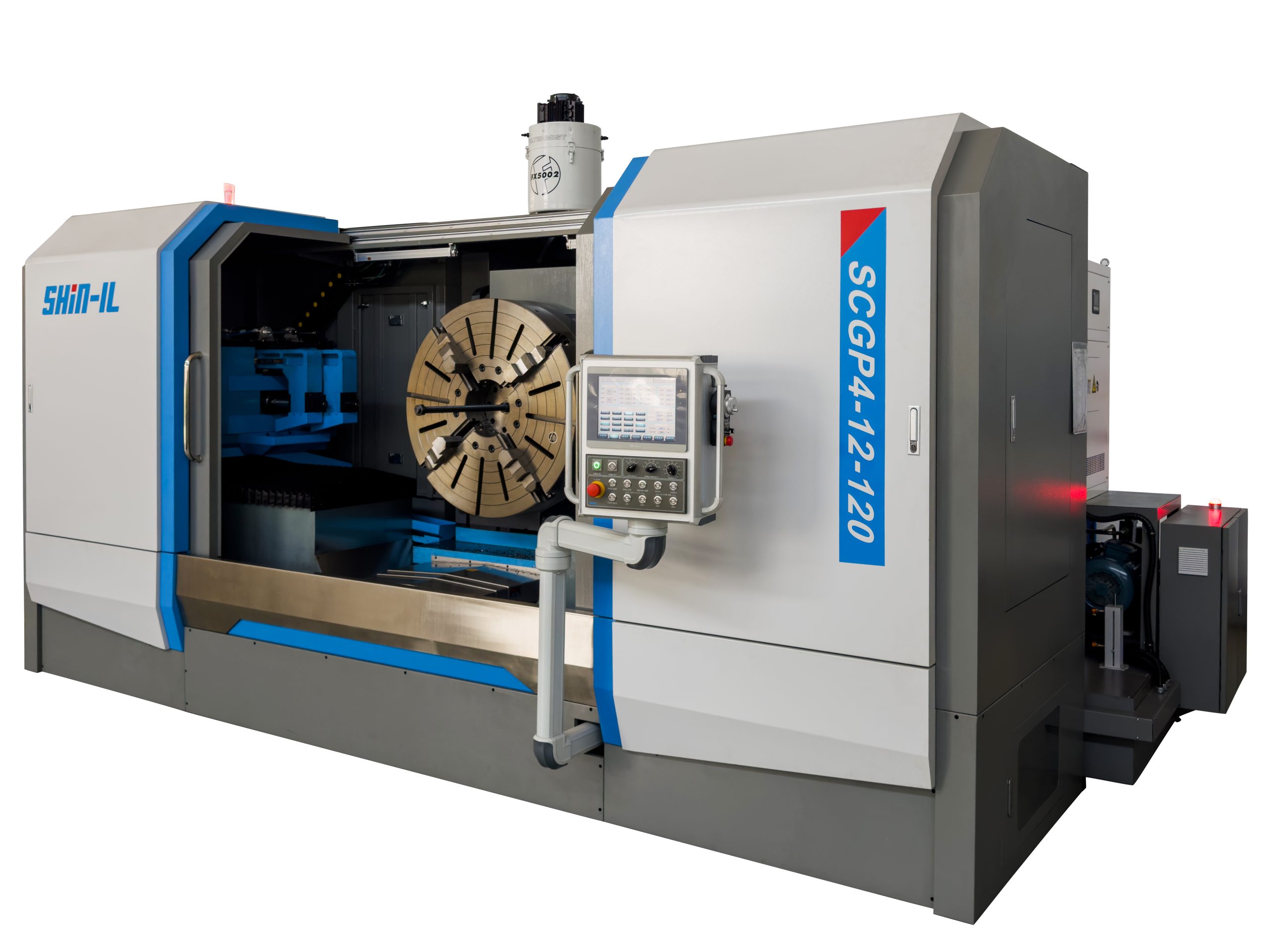

| SCGP4-5-100 | SCGP4-12-120 | ||
| 孔径加工范围 | mm | Φ1～Φ5 | Φ3～Φ12 |
| 最大钻孔深度 | mm | 100 | 120 |
| 主轴数 | unit | 4 | 4 |
| 工件夹持范围 | mm | 350mm(内）~1200mm（外） | 450mm(内）~1400mm（外） |
| X 轴行程 | mm | 450 | 500 |
| C 轴旋转范围 | ° | Full rotary | Full rotary |
| Z 轴行程 | mm | 450 | 500 |
| 主轴刀杆直径 | mm | Φ16 | Φ16 |
| 主轴最高转速 | rpm | 12000 | 8000 |
| 主轴给进范围 | mm/min | 0-500 | 0 – 500 |
| 主轴快速进给速度 | mm/min | 6000 | 6000 |
| 主轴电机功率 | kw | 2.2 x 4 | 3.7 x 4 |
| X 轴电机功率 | kw | 2 | 3 |
| C 轴电机功率 | kw | 3.5 | 5 |
| Z 轴电机功率 | kw | 2 x 2 | 3 x 3 |
| 机场总功率 | kw | 45 | 55 |
| 工作台载重 | ton | 0.6 | 1.5 |
| 工作台面积 | mm | Φ800 | Φ1000 |
| 冷却液压力范围 | Mpa | 0-15 | 0-10 |
| 冷却液流量范围 | L/min | 3-46 | 3-92 |
| 机床尺寸 (长x宽x高) | mm | 4700x2800x2250 | 4700x2800x2250 |
| 机床总质量 | ton | 11 | 13 |
