适用于较短轴类工件(<350mm)的大批量生产。
ø5mm~50mm 350mm
加工方式

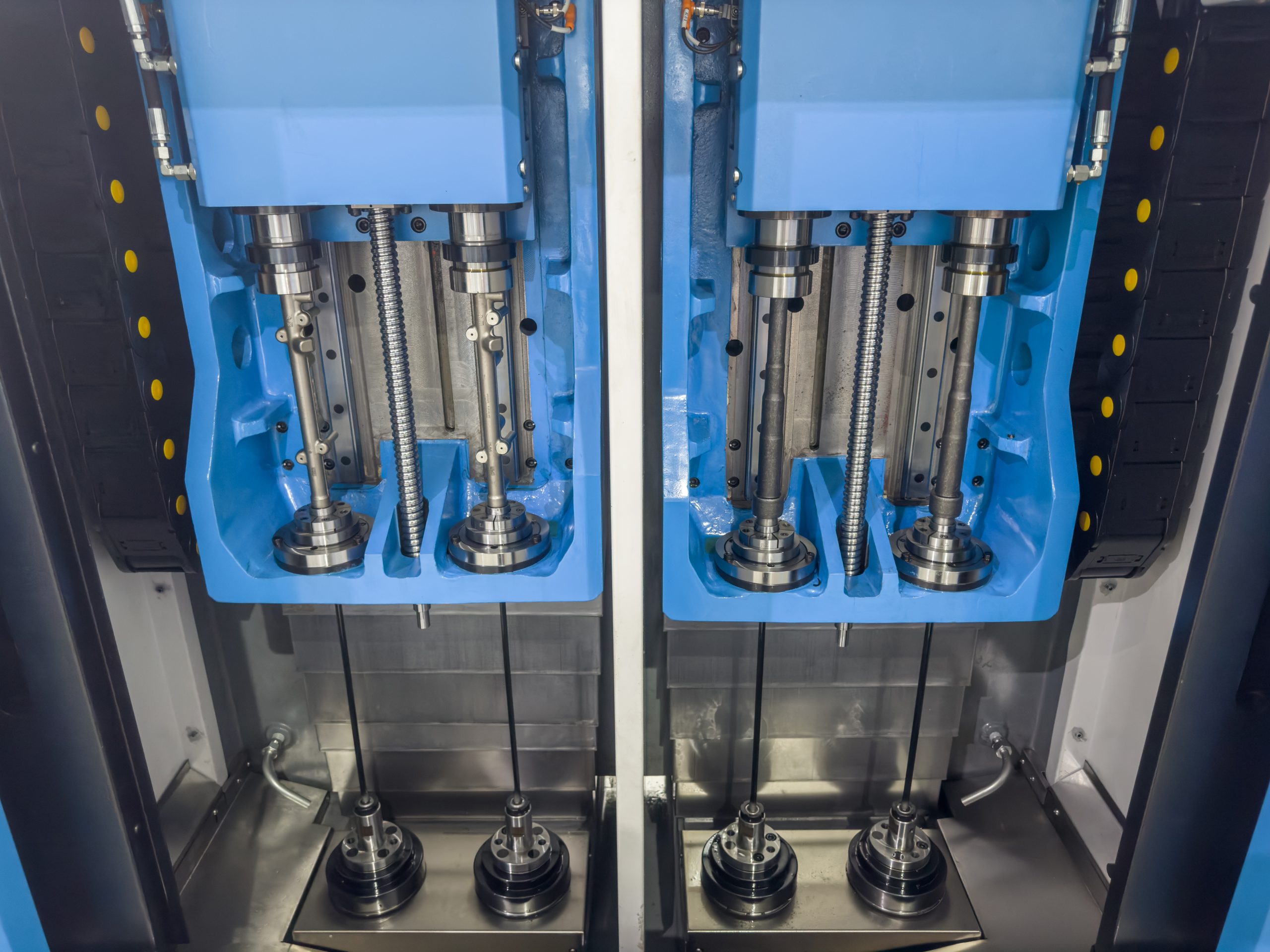

此机型为上下式结构，刀具安装于工件下方，工件装夹部在上方。钻孔时尾架于刀具反方向旋转提高了同轴和直线度的精度。
倒立式结构机床比卧式深孔钻机床更容易将加工后的铁屑排出，而且比卧式4轴机床容易上下料。此机床有两个控制系统可以同时钻两种不同工件但使用同一个过滤冷却系统，节省了很多空间。
| 项目 | 单位 | 四轴 | 4 Spindles | 2 Spindles |
| SCGW4-25-350 | SCGW4-25-350R | SCGW2-50-350-D | ||
| 孔径加工范围 | mm | Φ5～Φ25 | Φ5～Φ25 | Φ25～Φ50 |
| 最大钻孔深度 | mm | 350 | 350 | 350 |
| 主轴数 | unit | 4 | 4 | 2 |
| Y 轴行程 | mm | 350 | 350 | 350 |
| 主轴刀杆直径 | mm | Φ25 | Φ25 | Φ40 |
| 主轴最高转速 | rpm | 6000 | 6000 | 4000 |
| 主轴进给范围 | mm/min | 0-1000 | 0-1000 | 0-1000 |
| 主轴快速进给速度 | mm/min | 3000 | 3000 | 3000 |
| 主轴电机功率 | kw | 11×2 | 11×2 | 18.5×2 |
| 工件旋转电机功率 | kw | / | 0.75 x 2 | / |
| 工件旋转电机速度 | rpm | / | 120 | / |
| Y轴电机功率 | kw | 3×2 | 3×2 | 4.2×2 |
| 机床总功率 | kw | 45 | 47 | 70 |
| 冷却液压力范围 | Mpa | 0～7 | 0～7 | 0～5 |
| 冷却液流量范围 | L/min | 6～80 | 6～80 | 10～135 |
| 机床尺寸 (长x宽x高) | mm | 3800*2700*2850 | 3600*2700*2850 | 3600*2700*2850 |
| 机床总质量 | ton | 7.5 | 7.5 | 9 |
